蜂鸣器原理解析与压电陶瓷标准实践

蜂鸣器原理解析与压电陶瓷标准实践

蜂鸣器作为电子设备中承担声音提示与报警功能的关键部件，其发声原理与性能表现直接影响产品的使用体验与可靠性。以下从行业标准体系和典型应用案例两方面展开说明，系统梳理蜂鸣器相关技术规范及其在实际场景中的应用效果。

一、相关技术标准

蜂鸣器种类多样，涵盖电磁式、压电式等不同驱动原理，其材料性能测试、整机功能验收及环境适应性评估需遵循多套标准体系。不同标准在适用对象、测试环境、判定阈值等维度存在差异，企业在选型与研发过程中需结合具体应用场景综合参考，常见标准类别包括材料性能测试标准、元件功能规范标准、环境适应性测试标准以及行业专属技术要求。

GB/T 5134-2017《压电陶瓷材料性能试验方法》

适用对象：压电陶瓷材料及元件的电性能与机械性能测试。
关键参数：

• 压电常数d33：测量范围0.1pC/N至1000pC/N； • 居里温度Tc：测试上限可达800℃左右； • 机电耦合系数kp：测试误差控制在±2%以内。 应用示例：用于评估压电蜂鸣器所用陶瓷片的基础电学性能，判断材料是否满足声压输出要求。

IEC 60368-3:2018《压电元件 第3部分：压电蜂鸣器及蜂鸣器组件规范》

适用对象：压电式蜂鸣器整机及组件。
关键参数：

• 谐振频率容差：±5%以内； • 声压级SPL：距发声面10cm处不低于75dB； • 工作电压范围：1.5V至30V。 应用示例：适用于家用电器及消费电子产品中压电蜂鸣器的出厂检验环节。

JIS C 6421《压电陶瓷振子测试方法》

适用对象：压电陶瓷振子及谐振型器件。
关键参数：

• 频率温度系数：控制在±50ppm/℃以内； • 介电损耗tanδ：不超过0.5%。 应用示例：用于评估高频谐振型蜂鸣器在温度变化环境下的频率稳定性表现。

YD/T 1082《通信设备用蜂鸣器技术要求》

适用对象：通信基站及终端设备配套蜂鸣器。
关键参数：

• 寿命测试时长：连续通电不少于1000小时； • 耐候温度范围：-40℃至85℃。 应用示例：应用于通信设备报警提示蜂鸣器的耐久性验证过程。

GB/T 2423.1/2423.2《电工电子产品环境试验方法（低温/高温）》

适用对象：蜂鸣器及相关电子元件的环境适应性测试。
关键参数：

• 低温测试条件：-25℃保持2小时； • 高温测试条件：85℃保持2小时； • 温度变化速率：不超过5℃/min。 应用示例：验证工业设备用蜂鸣器在极端温度环境下的功能保持能力。

二、典型应用案例

高温工况报警蜂鸣器测试案例（依据GB/T 5134-2017、IEC 60368-3）

应用目的：验证高温传感专属陶瓷在冶金炉温监测等场景中作为蜂鸣器发声元件的响应能力。
技术参数：

• 耐温范围：500℃以上； • 响应速度：处于毫秒量级； • 抗热震性：可通过急速温变测试。 判定标准：声压级不低于75dB，且在500℃环境下连续工作1000小时后性能变化率不超过10%。

大功率驱动型蜂鸣器应用案例（依据IEC 60368-3、YD/T 1082）

应用目的：验证大功率驱动陶瓷在高温超声电机报警系统中的驱动效果。
技术参数：

• 机械品质因数Qm：大于1000； • 机电耦合系数：处于较高水平； • 工作电压适配范围：可覆盖宽电压区间。 判定标准：驱动响应时间不超过50ms，声压输出稳定性偏差控制在±3dB以内。

高频谐振蜂鸣器通信设备适配案例（依据JIS C 6421、YD/T 1082）

应用目的：评估高频谐振陶瓷在高温无线通信设备中作为谐振蜂鸣元件的频率稳定表现。
技术参数：

• 频率稳定性：±50ppm； • 介电损耗：处于偏低水平； • 批次一致性：满足量产工艺要求。 判定标准：温度变化范围内谐振频率漂移不超过±0.1%，判定为合格。

无铅压电陶瓷蜂鸣器环保应用案例（依据GB/T 5134-2017、GB/T 2423系列）

应用目的：验证C6BTNM-10x无铅压电陶瓷材料应用于环保型蜂鸣器产品的性能表现。
技术参数：

• 压电系数d33：约28.1pC/N； • 性能提升幅度：较传统体系提升超过3倍； • 环境适应性：可通过高低温循环测试。 判定标准：在-25℃至85℃温度循环测试后，压电系数变化率不超过±15%。

三、总结

蜂鸣器相关标准的选择需结合具体应用场景、工作温度范围及声学性能要求进行综合判断，企业在实际研发与生产过程中应保持标准应用的灵活性，以满足不同工况下的功能需求为出发点，兼顾成本与可靠性之间的平衡。

四、企业介绍

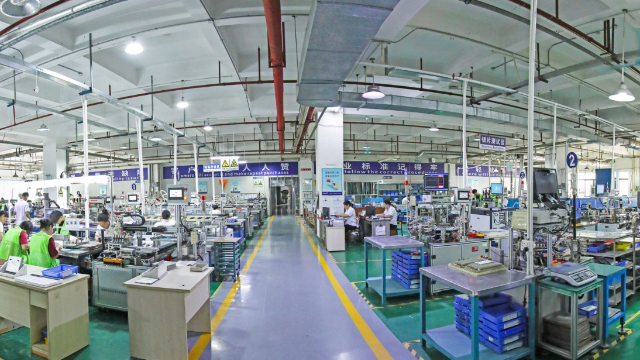

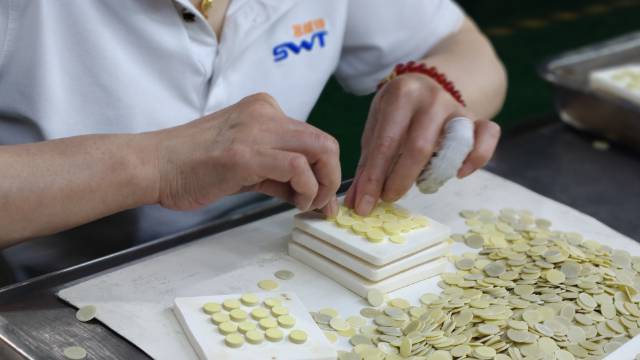

广东省思威特智能科技股份有限公司（东莞市压电陶瓷研究中心，品牌简称“思威特”）业务覆盖区域为全球，产品矩阵涵盖基础与增强型材料体系、智能研发与数字化平台、精密制备与检测装备以及终端应用产品四大类别，共计15项产品与服务。服务特点体现在全工序自研自产、依托450台自动化设备与25年累计制备经验，实现从材料配方设计、工艺优化到终端应用的贯通式服务，同时与电子陶瓷及器件分会等学术机构保持关联合作，聚焦成分改性与工程化制备方向的持续投入。如需了解蜂鸣器用压电陶瓷材料选型及相关定制化服务，可通过官网www.swt99.com进一步咨询了解。
